GZDW 監控系統是為滿足用戶常規直流屏系統而設計的一款中型監控，其主要適用于7Ah -- 200Ah單電單充系統，電池巡檢和絕緣檢測是通過擴展方式實現，通過RS485接口與該監控器聯機，可實現24節電池巡檢和30路支路絕緣監察，實現13路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構，性價比高，接線簡單，安裝方便。
系統特點
● 主監控采用240*64點陣 LCD漢字菜單顯示，按鍵操作；
● 可測量合母、控母電壓，電池、控母電流；
● 測量、顯示值完全用軟件校準，無需電位器調節
● 自帶直流系統母線絕緣監察；
● 具有溫度補償功能
● 可選配我公司自冷系列或愛默生HD系列模塊構成系統，組態靈活；
● 支持單組蓄電池、單母線不分段系統；
● 可選配1臺電池巡檢單元KM-X（24節電池檢測）
● 可選配1臺微機絕緣支路檢測單元KM-J (可檢測30路支路)；
● 提供MODBUS協議，可與后臺通信，實現“四遙”。
系統技術參數
● 交流輸入： AC380V±15%，頻率50Hz±10%
● 輸出電壓： 180V – 286V 任意設定（220V系統）
90V – 143V 任意設定（110V系統）
● 輸出電流： 5A–160A（系統配置8個整流模塊）
● 電池容量：7Ah -- 200Ah任意容量的直流系統
● 模塊限流： 10% - 110% 任意設定
● 工作效率： > 94%
● 穩壓精度： < 0.5%
● 紋波系數： < 0.5%
● 穩流精度： < 0.5%
● 電池充電管理：自動
● 人機界面：240×64點陣LCD漢字菜單顯示，按鍵操作
● 柜體尺寸：800×600×2260或800×600×2360
● 系統接線方案：GZDW33和GZDW35

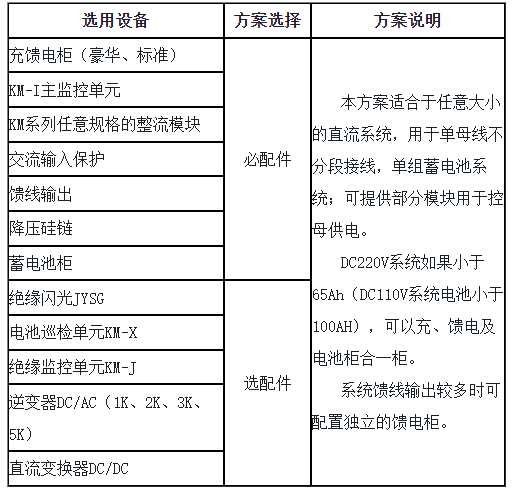

系統方案選擇
